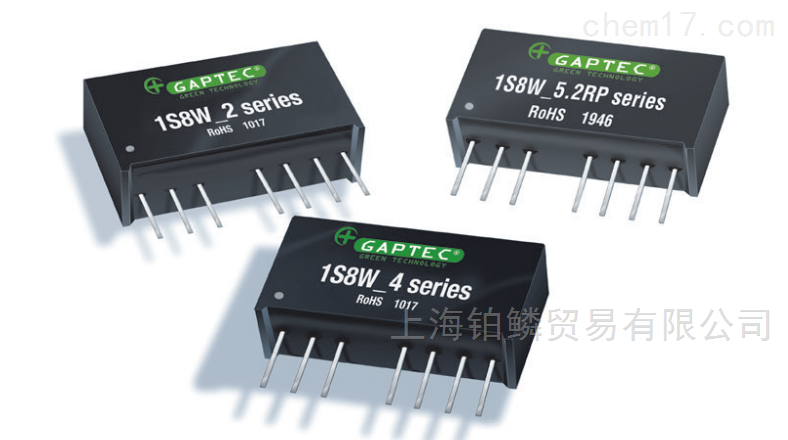

德國原裝進口GAPTEC轉換器1S8W_2RP



具有5.2kVDC隔離的1瓦SIP8 DC-DC轉換器

GAPTEC Electronic展示了新的1S8W_5.2系列。

1S8W_5.2系列是專門為在電路板上的分布式電源系統中將寬范圍輸入電壓電源與輸入電源隔離的應用而設計的。該系列提供2：1的寬輸入范圍（4.5-9、9-18、18-36、36-75），效率高達81％。其他功能包括：連續短路保護（SCP），工作溫度范圍為-40°C至+ 100°C，單和雙輸出以及遠程開/關控制。

1S8Wò2RP系列



1W-雙/單輸出-寬輸入-隔離和調節



DC-DC變換器



DC-DC轉換器1瓦



1S8W嬡U S&1S8W嬡D系列是專門為應用而設計的



其中寬范圍輸入電壓電源與



電路上分布式電源系統的輸入電源



董事會。



這些產品適用于：



1） 輸入電源電壓范圍寬



（電壓范圍≤2:1）



2） 輸入和輸出之間需要隔離的地方（隔離



電壓≤2000VDC/4000VDC/5200VDC）



3） 其中輸出電壓和輸出紋波的調節



需要噪音



例子：



1S8Wú055S2RP



1=1瓦；S8=SIP8；W=寬輸入（2:1）；4,5-9Vin；5Vout；



S=單輸出；2=2000VDC；R=調節輸出



P=短路保護



注：



一。在Ta=25°C，濕度<75*，標稱輸入電壓下測量的所有規格



和額定輸出負載，除非另有規定。



2。在本數據表中，所有指示測試方法均基于公司



標準。



寬2:1輸入電壓范圍



效率高達81*



1W單輸出和雙輸出



輸入/輸出隔離2KVDC，4KVDC



和5.2kV直流電



工作溫度



范圍：-40°C至+100°C



持續短路



保護（SCP）



遠程開/關控制



通用規范



輸入濾波器：電容器



短路保護：連續



滿載溫升：15°C典型值



冷卻：自由空氣對流



工作溫度范圍：-40°C~+100°C



操作箱溫度：zui高110°C



儲存溫度范圍：-55°C~+125°C



儲存濕度范圍：<95*



引線溫度范圍：zui高300°C，距機殼1.5mm，持續10秒



空載功耗：50mW典型/150mW*大



環境溫度系數：-40°C至+85°C



0.015*/℃典型值



工作頻率：150kHz MIN（可選類型。200千赫）



外殼材料：非導電黑色塑料[UL94-V0]



灌封材料：環氧樹脂[UL94-V0]



平均無故障時間（MIL-HDBK 217F）：+25°C:3650x103



小時



+85攝氏度：647x103



小時



重量：4.7克
