Dynapar編碼器-DYNAPAR增量型編碼器
美國Dynapar公司1934年成立的Dynapar有限公司是振動理論的開創者,美卓礦機公司將其收購后將其重新命名為美卓戴納派克,成為美卓礦機下屬的4家核心公司之一,在瑞典德法巴西中國有生產工廠.
美國DYNAPAR主要產品有：DYNAPAR編碼器 DYNAPAR探頭 DYNAPAR傳感器 DYNAPAR計數器、Dynapar指示器、DYNAPAR控制器等。BUEHLER編碼器

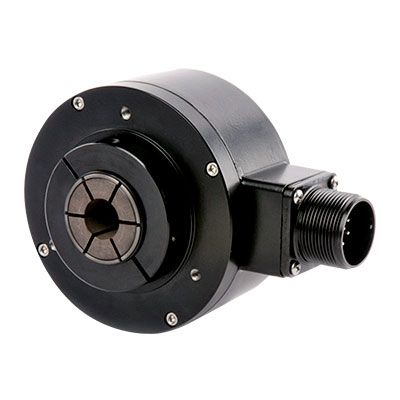

美國Dynapar編碼器
◆結構緊湊、易于安裝、性能可靠，廣泛應用于伺服電機及控制系統等的反饋單元
◆ 外徑1.96″(50mm)
◆ 分辨率為10,000PPR
◆ 響應頻率500KHZ
◆ 工作溫度為120℃
美國Dynapar編碼器產品介紹：
電氣參數
電源電壓 5±10*VDC
*大功耗 增量:*大150mA 增量+*性:*大175mA(不包括輸出損耗)
輸出電路 增量信號:RS422,*大40mA *性信號:NPN-集電*開路,*大16mA
相位 A-B: A超前B 90° 電氣角度 U-V-W: U超前V,V超前W各120° 電氣角度 N-U: N的中*線與U下降沿 ±1° 機械角度
響應頻率 PPR≤2048:250KHZ PPR>2048:500KHZ
脈沖數 增量500,512,1000,1024,2000,2048,2500,4096,5000,8192,10000可選4,6,8*換向通道
美國Dynapar編碼器機械參數
重量 110m
尺寸 外徑:49.8mm有蓋,47.0無蓋外厚:43.4mm 內厚:38.1mm
軸徑 1/4″,3/8″,7/16″,1/2″,6mm,8mm,10mm,12mm(標準)
公差 +0.025mm…-0.000mm
匹配軸長度 外軸**41mm,內軸**0.50″
徑向跳動 0.05mm(包括角偏差)
軸向竄動 ±1.52mm
編碼器*數調整 精調準:±15°機械調準范圍
*高轉速 12,000RPM
轉動慣量 37.3gcm2
工作溫度 0～+120℃
存儲溫度 -40～+120℃
抗沖擊性能 1000m/s2(6ms)
防振性能 25m/s2(5…2,000HZ)
機殼 玻璃纖維強化塑料
相對濕度 90*,無冷凝
軸承壽命 [(3.6x109)/RPM]小時
加速度 100,000rad/s2 m
美國DYNAPAR主要產品有：DYNAPAR編碼器 DYNAPAR探頭 DYNAPAR傳感器 DYNAPAR計數器、Dynapar指示器、DYNAPAR控制器等。BUEHLER編碼器
美國Dynapar編碼器
◆結構緊湊、易于安裝、性能可靠，廣泛應用于伺服電機及控制系統等的反饋單元
◆ 外徑1.96″(50mm)
◆ 分辨率為10,000PPR
◆ 響應頻率500KHZ
◆ 工作溫度為120℃
美國Dynapar編碼器產品介紹：
電氣參數
電源電壓 5±10*VDC
*大功耗 增量:*大150mA 增量+*性:*大175mA(不包括輸出損耗)
輸出電路 增量信號:RS422,*大40mA *性信號:NPN-集電*開路,*大16mA
相位 A-B: A超前B 90° 電氣角度 U-V-W: U超前V,V超前W各120° 電氣角度 N-U: N的中*線與U下降沿 ±1° 機械角度
響應頻率 PPR≤2048:250KHZ PPR>2048:500KHZ
脈沖數 增量500,512,1000,1024,2000,2048,2500,4096,5000,8192,10000可選4,6,8*換向通道
美國Dynapar編碼器機械參數
重量 110m
尺寸 外徑:49.8mm有蓋,47.0無蓋外厚:43.4mm 內厚:38.1mm
軸徑 1/4″,3/8″,7/16″,1/2″,6mm,8mm,10mm,12mm(標準)
公差 +0.025mm…-0.000mm
匹配軸長度 外軸**41mm,內軸**0.50″
徑向跳動 0.05mm(包括角偏差)
軸向竄動 ±1.52mm
編碼器*數調整 精調準:±15°機械調準范圍
*高轉速 12,000RPM
轉動慣量 37.3gcm2
工作溫度 0～+120℃
存儲溫度 -40～+120℃
抗沖擊性能 1000m/s2(6ms)
防振性能 25m/s2(5…2,000HZ)
機殼 玻璃纖維強化塑料
相對濕度 90*,無冷凝
軸承壽命 [(3.6x109)/RPM]小時
加速度 100,000rad/s2 m
