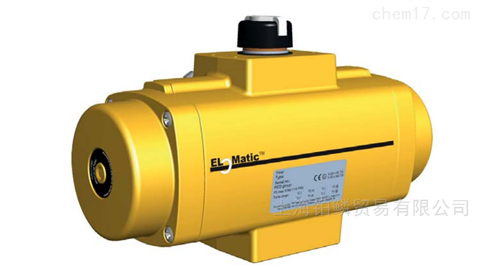

EL-O執行器FS0200.NM50CWALL.YD22LNA.00XX

ES0200.M1A05A.00N2的E系列升級為FS0200.NM50CWALL.YD22LNA.00XX

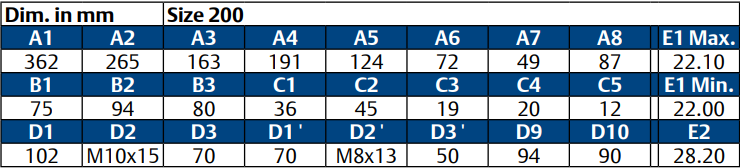

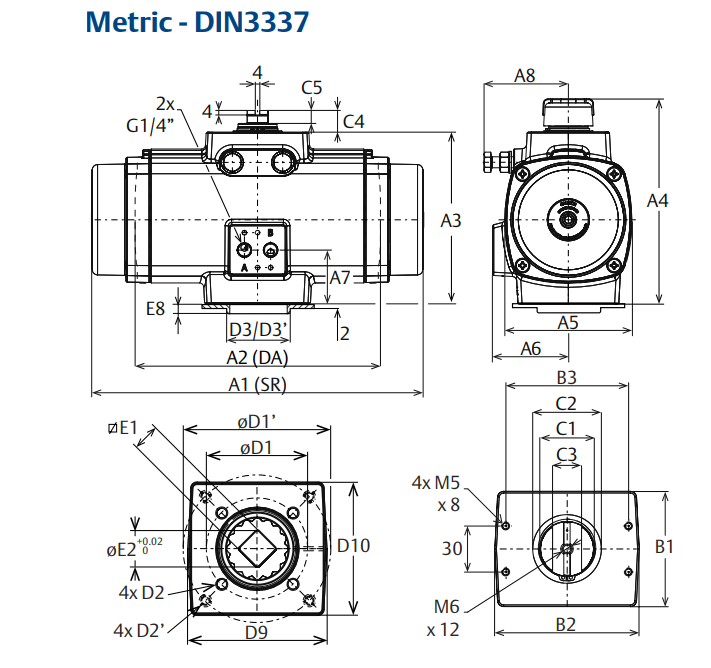

公制-DIN3337

筆記：
容積是1 atm時的實際自由空氣量
法蘭和方傳動符合ISO 5211
電磁閥安裝接口符合VDI/VDE 3845（納穆爾）
有關選項、材料、認證和附加執行的更多信息，請聯系上海鉑鱗貿易

歐洲指令：
PED：根據壓力適合與*2組氣體一起使用
設備指令97/23/EC
ATEX：適用于II 2級GD、1區或2區（氣體）和21區或22區（粉塵）的危險區域
有關配置代碼，請參閱EFG.02.01.EN

產品配置代碼:FS 0150 - N U 40 CW AL TN - L19 S K A - 00 XX

FS 類型

0150  大小

N   旋轉角度

U   螺紋

40  彈簧組

CW  旋轉

AL  小齒輪材料

TN  閥門接口

L19 閥桿連接

S   溫度

K   視覺指示器

A   顏色/飾面

00  內部代碼1

XX  其他選項

類型
FD雙作用
FS彈簧復位

大小
0012尺寸0012 0350尺寸0350
0025尺寸0025 0600尺寸0600
0040尺寸0040 0950尺寸0950
0065尺寸0065 1600尺寸1600
0100尺寸0100 2500尺寸2500
0150尺寸0150 4000尺寸4000
0200尺寸0200

旋轉角度
N 90°旋轉角度
螺紋
公制ISO 5211
U UNC/NPT/英制
彈簧組
00雙作用（無彈簧）
10彈簧組10 40彈簧組40
20彈簧組20 50彈簧組50
30彈簧組30 60彈簧組60

旋轉方向
順時針彈簧關閉/順時針
CC彈簧打開/逆時針
小齒輪材料
**鋁，硬質陽*氧化
不銹鋼ASI 316（+A4-70不銹鋼緊固件）
閥門接口（2
TN標準ISO 5211接口
帶中*板的SY小接口（DIN3337）
LY與中*板的大接口（DIN3337）

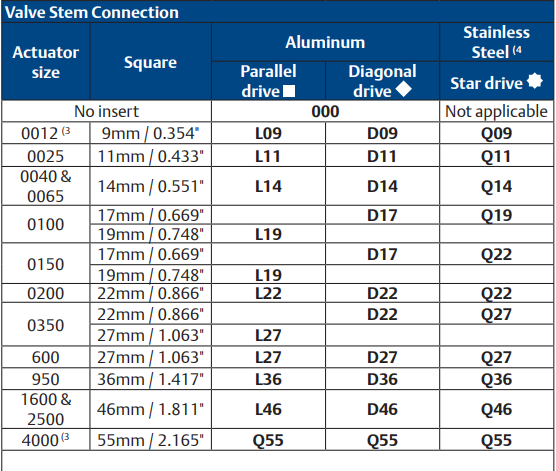

閥桿連接

溫度范圍
標準溫度：-20°C至+80°C（-4°F至+176°F）
H高：-10°C至+120°C（+14°F至+250°F）
低溫度：40攝氏度至+80攝氏度（40華氏度至+176華氏度）
G（6標準：-20°C至+80°C（-4°F至+176°F）PED 1類標簽

視覺指示代碼
K標準（旋鈕）
無可視指示

完成
標準涂層（EL-O-Matic黃色）
G CSR涂層

內部代碼1
00標準

選項
標準
H1/
P1/1/2“Porting according en 15714-3”（only sizes 950-4000）
全速調整（……只有25到600）
太陽自適應板

筆記：
一。這里列出的選項都是可用的。并非所有選項都適用于所有配置。
2。閥門接口：
尺寸0012沒有中*板選項。
選項“S”；與中*板（DIN3337）的小接口不適用于尺寸0025、0950和4000。
選項“L”；帶中*板的大接口（DIN33337）不適用于尺寸1600和2500
尺寸4000的選項“L”為不銹鋼環，安裝在閥門法蘭的凹槽中。
三。尺寸0012沒有插入件，但內方正位于小齒輪底部。
尺寸4000沒有鑲塊，但在小齒輪底部有兩個內方格（對角和平行方向）。
四。帶不銹鋼小齒輪的執行機構沒有插入件，但有兩個內方格
（斜向和平行定向，也稱為“星形驅動”）直接位于小齒輪底部。
5個。請聯系您當?shù)氐腅L-O-Matic代表以獲取其他插入選項。
6。PED*1組標簽的*大尺寸為950。

EL-O執行器FS0200.NM50CWALL.YD22LNA.00XX

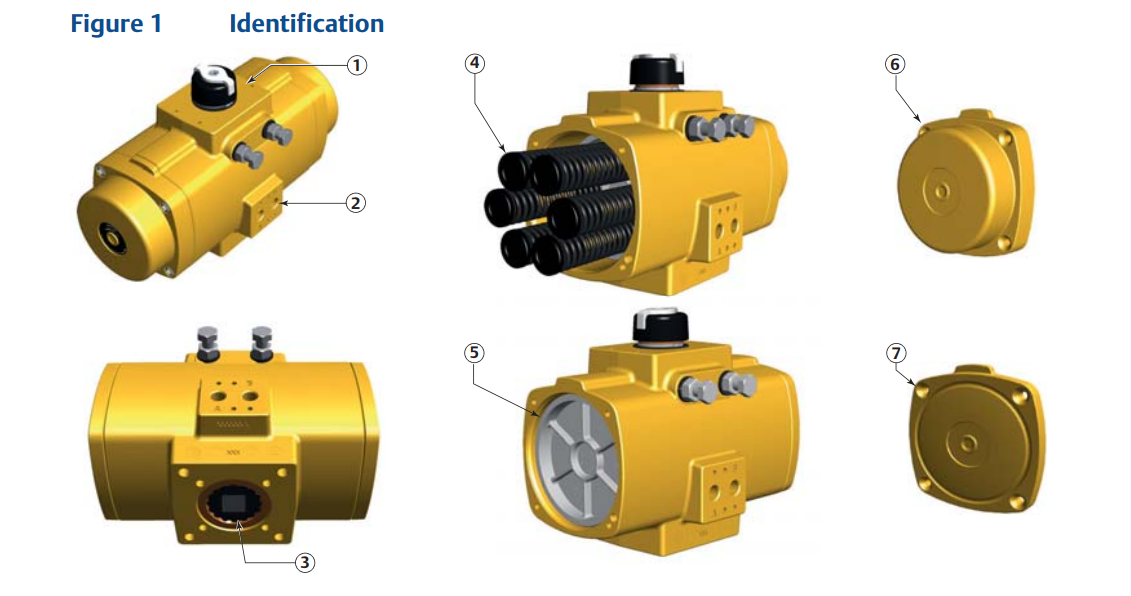

一。頂部輔助接口（VDI/VDE 3845；NAMUR）
2。電磁閥接口（VDI/VDE 3845；NAMUR）
三。閥門接口符合ISO5211、DIN3337模式和插入驅動
四。彈簧復位執行器：-帶彈簧
5個。雙作用執行機構：無彈簧
6。尺寸小于等于100的雙作用和彈簧復位型的*端蓋
7號。150及以上雙作用型號的低端蓋

 EL-O-Matic F齒條和小齒輪執行器用于自動化和操作
四分之一轉閥門，如蝶閥、球閥和旋塞閥。
齒輪齒條執行器也可用于操作減震器或任何其他四分之一圈應用。
